A P E N D I C E S


UN BILLAR MÁS COMPLICADO

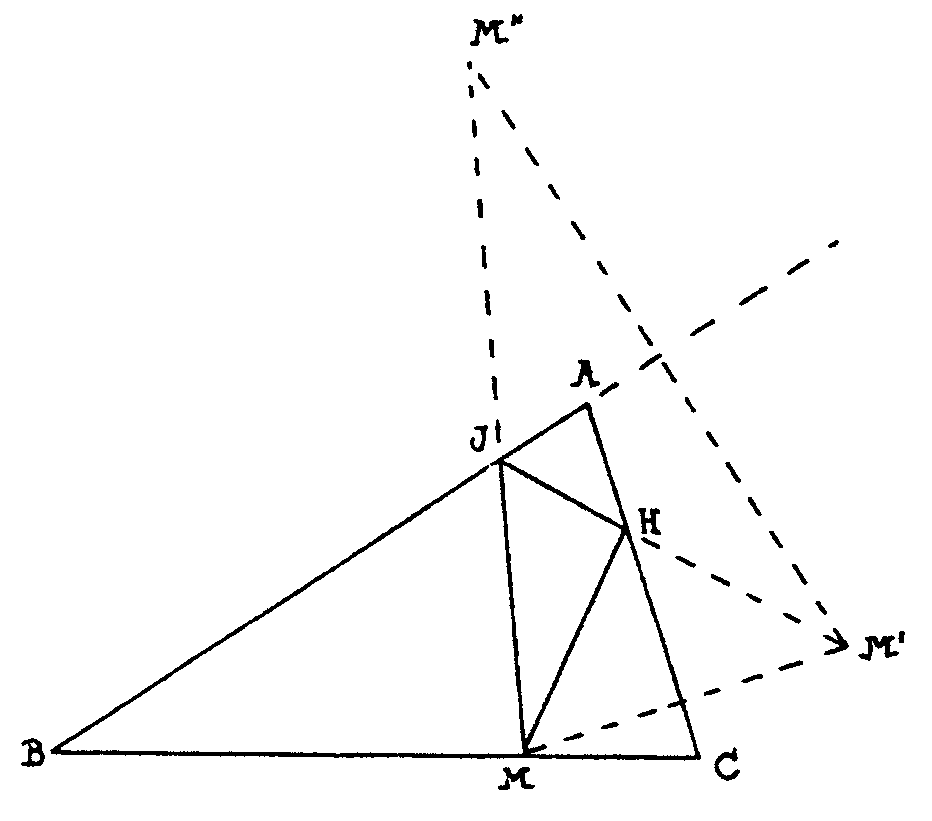

        Supongamos ahora que estamos jugando en un billar en forma de triángulo con sus tres ángulos agudos y que nuestro problema consiste en lo siguiente: nos dan un punto M de BC. Se trata de elegir una dirección de tiro de modo que la bola lanzada desde M vaya hacia la banda AC, rebote allí y luego rebote en la banda AB de modo que vaya a dar al mismo punto M de salida.


Tenemos la receta del billar normal que nos va a servir también ahora. Al rebotar en AC sale la bola como si viniera desde M´, simétrico de M respecto de AC. Al rebotar en AB sale la bola como si viniera desde M´´, simétrico de M´, respecto de AC. Como queremos que pase por M, unimos M´´ con M y esto nos da la última parte de la trayectoria. Unimos luego J con M´ y obtenemos la otra parte JH y luego MH. Está claro que, como antes, para que haya solución J debe quedar sobre el segmento AB y H sobre el segmento AC, lo cual no sucede en un triángulo cualquiera, pero sí si el triángulo es acutángulo, como hemos supuesto. Trata de demostrarlo. Es fácil.

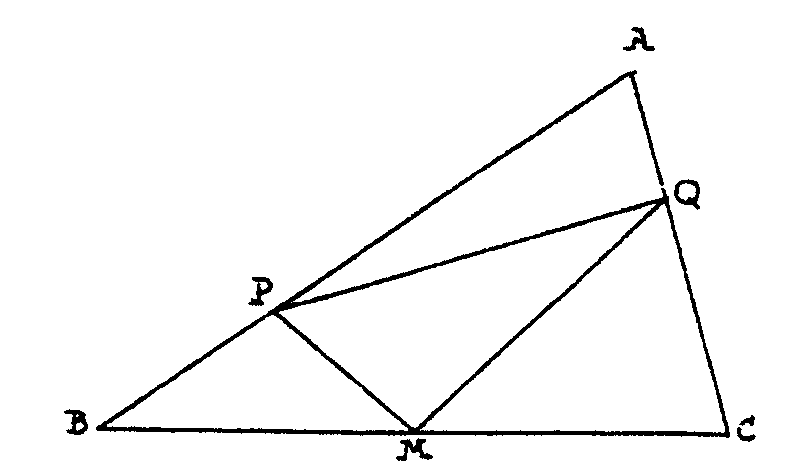

        Verás ahora cómo el saber jugar con esta técnica al billar resuelve un problema curioso e importante. Te dan en el lado AB del triángulo acutángulo ABC un punto P y en AC otro punto Q. Te piden que determines el triángulo que tiene por vértices P, Q y el tercero M que has de fijar tú de tal modo que esté sobre BC y que el perímetro de MPQ sea mínimo. Piensa


Ha de ser mínimo PQ+PM+MQ. Pero como PQ es fijo, pues los dos puntos P y Q te los han señalado, resulta que ha de ser mínimo PM+MQ. Pero esto es algo que ya hemos aprendido antes: la bola de billar que lanzada desde P a la banda BC vaya a parar a Q es la que da la trayectoria más corta tocando la banda. Así tenemos resuelto el problema.

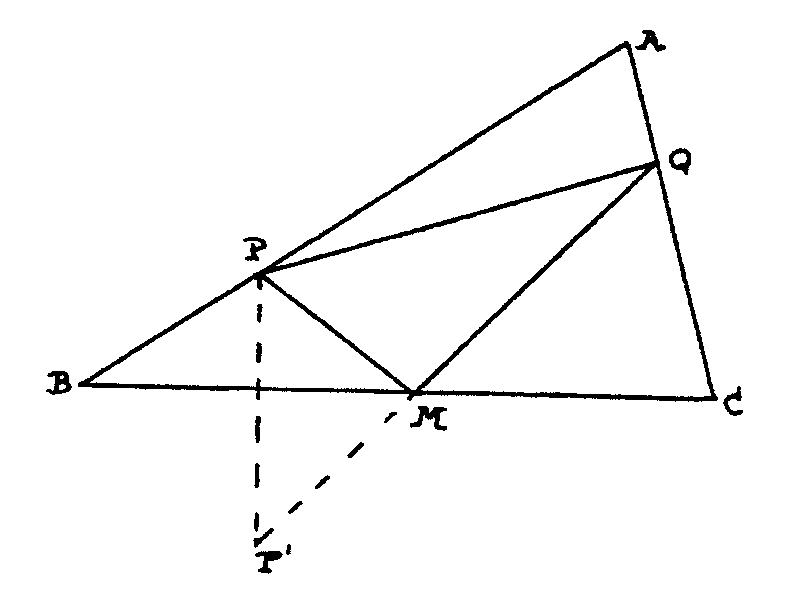

Unimos Q al P´, simétrico de P respecto de BC y hallamos M.

        Vamos un poco más allá con otro problema parecido. Ahora te dan el triángulo ABC y no te fijan los dos puntos P y Q, sino sólo P sobre AB. Te piden encontrar un triángulo MPQ con M sobre BC y Q sobre AC con perímetro mínimo.

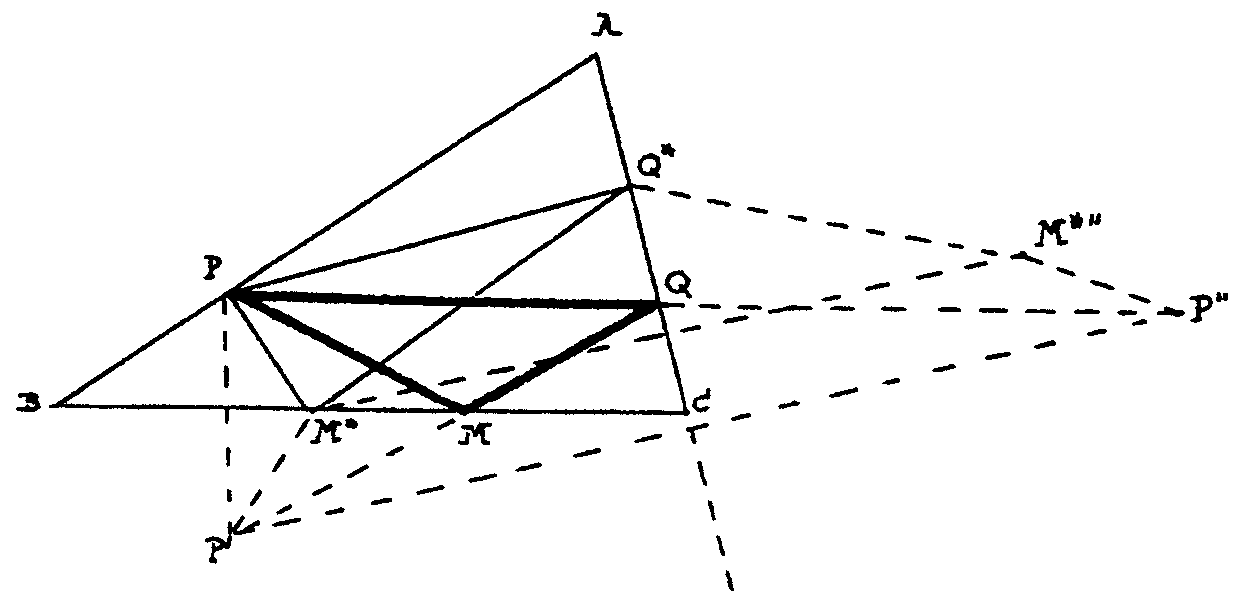

        Por lo que ya sabemos parece natural pensar que si hay una trayectoria de bola de billar que salga de P, vaya a M en BC, rebote allí y vaya a Q en la banda AC y vuelva a P, esta trayectoria PMQP dará el triángulo de área mínima. Ya tenemos una conjetura que parece buena, por nuestras experiencias anteriores. Esta trayectoria existe y ya sabemos trazarla en un triángulo acutángulo como el que nos han dado. Trazamos el punto P´, simétrico del P respecto de BC, luego el P´´, simétrico del P´ respecto de AC, etc... Obtenemos así el triángulo PMQ. ¿Será éste de verdad el de perímetro mínimo que buscamos? Para verlo lo compararemos con otro cualquiera PM*Q*. Observa la figura siguiente:


Ahí tienes que PM=MP´=M´´P´´. Asímismo, MQ=M´´Q. Así el perímetro de PMQ es igual al segmento PP´´. ¿Y el perímetro de PM*Q*? Fíjate que M* tiene su simétrico M*´´ respecto de AC fuera de PP´´. Así el perímetro de PM*Q* es

PM* + M*Q* + Q*P = P´´M*´´ + Q*M*´´ + Q*P

y esto último es la longitud de una quebrada de extremos P y P´´. Así este perímetro es claramente mayor que PP´´ que era la longitud del perímetro de PMQ.

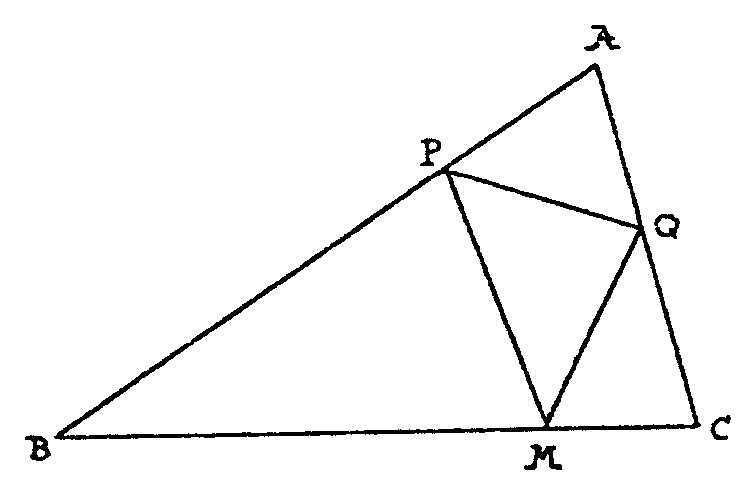

        Para rematar este tipo de problemas imagínate que ahora no te fijas más que el triángulo ABC y te piden que determines un triángulo MPQ con M en BC, P en AB y Q en AC que tenga perímetro mínimo.


        Parece claro, con la experiencia acumulada que tenemos, que si hay algún triángulo MPQ tal que lanzando la bola desde P en dirección a M ésta rebote hacia Q y allí rebote hacia P y al mismo tiempo que esta propiedad se verifique para P y para Q, es decir que lanzando P hacia M rebote hacia Q..., entonces este triángulo debería ser el de perímetro mínimo.

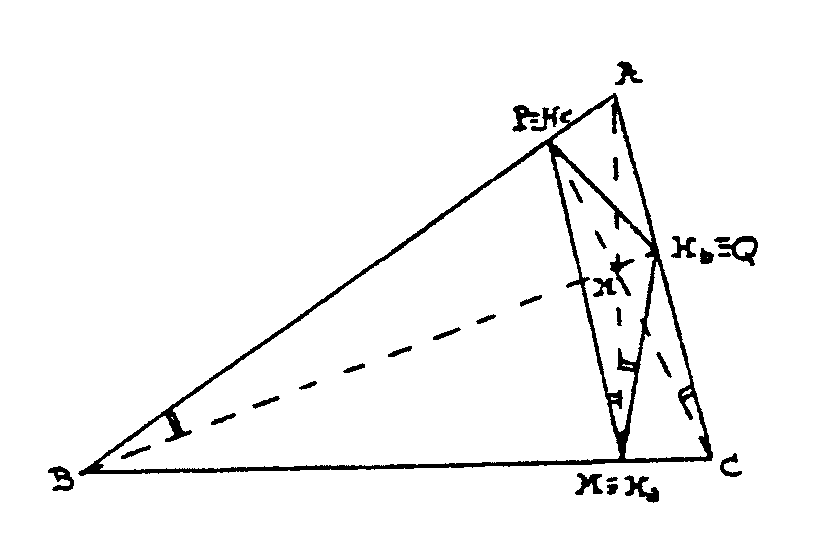

Así tenemos dos preguntas que contestaremos. ¿Existirá tal triángulo maravilloso? Y si existe ¿tendrá de verdad la propiedad de mínimo perímetro? Es curioso. El triangulo MPQ con la propiedad que buscamos no sólo existe sino que además es un viejo conocido. Es el triángulo de los pies de las alturas HaHbHc, que se suele llamar el triángulo órtico. Para ver esto, observa primero que BHcHHa es un cuadrilátero que se puede inscribir en una circunferencia de diámetro BH (recuerda que H es el punto de intersección de las tres alturas, el ortocentro), ya que HHaB es un ángulo recto y HHcB también.

        Así los ángulos HHaHc y HBHc que están inscritos en el mismo arco, son iguales. Fíjate además en que HBHc = 90-A pues el triángulo ABHb es recto en Hb.


Asímismo el cuadrilátero HHbCHa se puede inscribir en una circunferencia de diámetro CH y del mismo modo que antes HHaHb=HCHb=90-A. Así AHa es bisectriz de HcHaHb. Si desde Hc se lanza una bola hacia Ha ésta rebota hacia Hb. Con cuentas iguales se demuestra que esta bola rebota en Hb hacia Hc y en Hc hacia Ha. Así éste es el triángulo MPQ que estábamos buscando con la propiedad de que si desde cada vértice se lanza una bola a otro, ésta rebota en las dos bandas y vuelve al punto de partida.

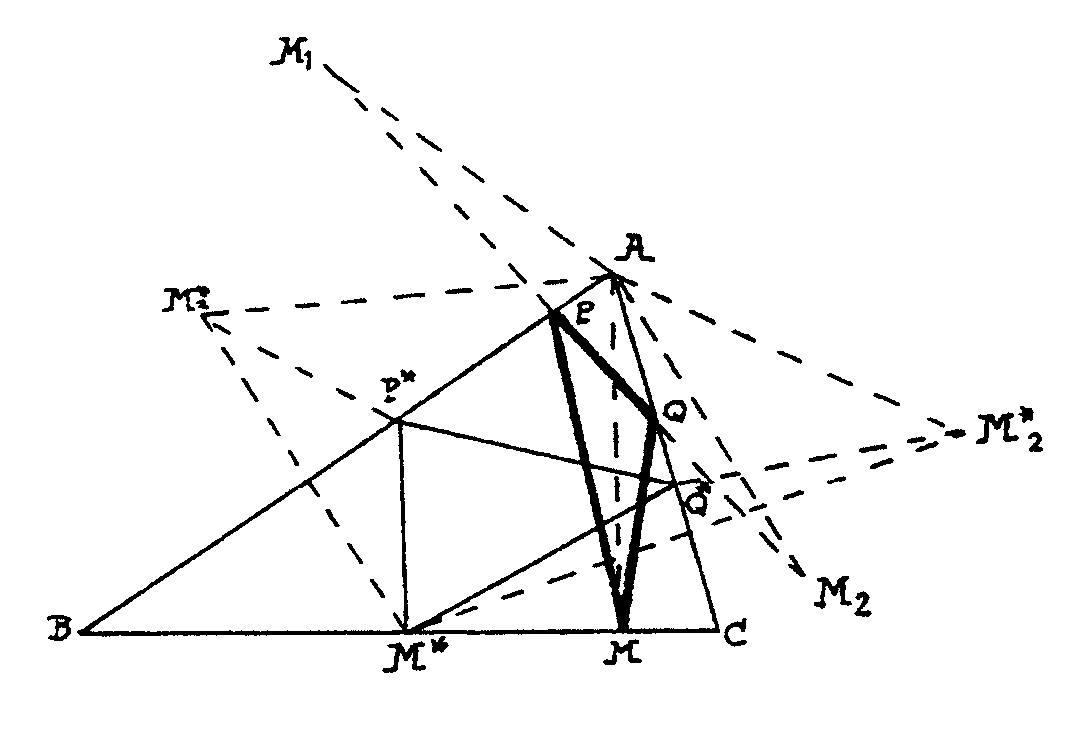

        Queda por ver si es el de perímetro mínimo. Pero esto resulta sencillo comparando con cualquier otro como hicimos en el problema anterior. Observa la figura siguiente en la que M1 es simétrico de M respecto de AB, M2 es simétrico de M respecto de AC y análogamente M*1 es simétrico de M* respecto de AB y M*2 es simétrico de M respecto de AC. El ángulo M1AM2 así como el M*1AM*2 miden 2A y así se pueden escribir las cuentas siguientes con las que queda demostrado que el perímetro de MPQ es menor que el de M*P*Q*


  PQ+PM+QM = M1M2 = 2AM1 senA = 2AM senA

  P*Q*+P*M*+Q*M*=P*Q*+P*M*1+Q*M*2>M*1M*2=2AM*senA>2AMsenA
